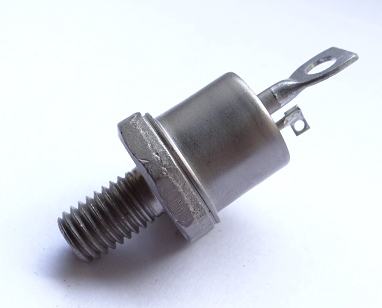

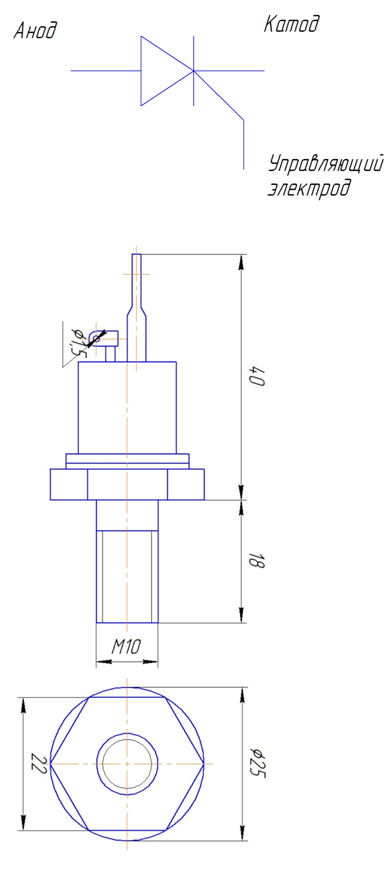

Обозначение

параметра

Параметр

Значение

    параметра

U_обр.,п, U_обр.,max, В

повторяющееся импульсное напряжение U_обр.,п - наибольшее мгновенное значение обратного напряжения, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения; постоянное обратное напряжение Uобр - наибольшее напряжение, которое может быть приложено к прибору в обратном направлении

100-1200

U_зс.,п, U_зс.,max, В

повторяющиеся импульсное напряжение в закрытом состоянии Uзс, п - наибольшее мгновенное значение напряжения в закрытом состоянии, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения; постоянное напряжение в закрытом состоянии Uзс - наибольшее прямое напряжение, которое может быть приложено к прибору и при котором он находится в закрытом состоянии

100-1200

I_ос.,и, А

постоянный импульсный ток в открытом состоянии Iос - наибольшее значение тока в открытом состоянии

125

I_ос.,ср., I_ос.,п., А

средний ток в открытом состоянии Iос, ср - среднее за период значение тока в открытом состоянии; повторяющийся импульсный ток в открытом состоянии Iос, п - наибольшее мгновенное значение тока в открытом состоянии, включая все повторяющиеся переходные токи

80

U_ос.,и, U_ос., В

импульсное напряжение в открытом состоянии Uос, и - наибольшее мгновенное значение напряжения в открытом состоянии, обусловленное импульсным током в открытом состоянии заданного значения; напряжение в открытом состоянии Uос - падение напряжения на тиристоре в открытом состоянии

1,65

U_у.,нот, В

неотпирающее постоянное напряжение управления Uу, нот - наибольшее постоянное напряжение на управляющем электроде, вызывающее переключение тринистора из закрытого состояния в открытое

0,3

I_зс.,п., I_зс., мА

повторяющийся импульсный ток в закрытом состоянии Iзс, п - импульсный ток в закрытом состоянии, обусловленный повторяющимся импульсным напряжением в закрытом состоянии; постоянный ток в закрытом состоянии Iзс - ток в закрытом состоянии при определенном прямом напряжении

6

I_обр.,п., I_обр., мА

повторяющийся импульсный обратный ток Iобр, п - обратный ток, обусловленный повторяю- щимся импульсным обратным напряжением; постоянный обратный ток Iобр - обратный анодный ток при определенном значении обратного напряжения

6

I_у.,от., I_у,з,и, мА

отпирающий постоянный ток управления Iу, от - наименьший постоянный ток управления, необходимый для включения тиристора (из закрытого состояния в открытое); запирающий импульсный ток управления Iу, з, и - наибольший импульсный ток управления, не вызывающий включение тиристора

150

U_у.,от, U_у,от,и, В

постоянное отпирающее напряжение управления Uу, от - напряжение между управляющим электродом и катодом тринистора, соответствующее отпирающему постоянному току управления; импульсное отпирающее напряжение управления Uу, от, и - импульсное напряжение на управляющем электроде, соответствующее импульсному отпирающему току управления

4

dU_зс/dt, В/мкс

критическая скорость нарастания напряжения в закрытом состоянии (Uзс /dt)кр - наибольшее значение скорости нарастания напряжения в закрытом состоянии, которое не вызывает переключение тиристора из закрытого состояния в открытое

50-1000

t_вкл, мкс

время включения тиристора tвкл - интервал времени, в течение которого тиристор включается отпирающим током управления

10

t_выкл, мкс

время выключения - наименьший интервал времени между моментом, когда основной ток тиристора после внешнего переключения основных цепей понизится до нуля, и моментом, в который определенное основное напряжение проходит через нулевое значение без переключения тиристора.

63-250

Вес, гр

48
