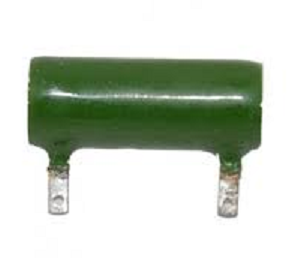

РЕЗИСТОРЫ ПОСТОЯННЫЕ ПРОВОЛОЧНЫЕ ЭМАЛИРОВАННЫЕ

типа ПЭВ, ПЭВР

ОЖО.467.576 ТУ - приемка ОТК, ОЖО.467.546 ТУ - приемка "ПЗ"

Предназначены для работы в цепях постоянного или переменного тока, пригодны для эксплуатации в районах с холодным и умеренным климатом.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура: от -60 гр.С до 155 °С

Атмосферное давление: от 5 до 2280 мм.рт.ст.

Относительная влажность: до 98% при 25 °С

Предельное рабочее напряжение: 1400 В постоянного тока, 1000 В переменного тока

Вибрация в диапазоне частот: от 1 до 1000 Гц с ускорением не более 10g

ТКС: ±500 X 10'6 1 / °С

Минимальная наработка: 20000 ч.

Срок сохраняемости: 20 лет

Резисторы ПЭВ, ПЭВР являются остеклованными аналогами резисторов С5-35В и С5-36В.

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Мощность рассеяния, Вт: 3, 8, 10, 16, 25, 50, 80, 100,160

Диапазон сопротивления, Ом: 1..240x103

Допустимое отклонение сопротивления, %:     ±5; ±10

ТКС в интервале температур: –60 ... +155 °С, 1/°С -10 - 6         не более ±500

Наработка, ч:     25000

Габариты, мм:     мин  Ф14х26,  макс Ф29х215

Масса, г: 16...280

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Интервал рабочих температур, °С: -60 ... +155

Вибрация в диапазоне частот: 1…1000 Гц с ускорением g до 20

Одиночные удары с ускорением, g: 500

Многократные удары с ускорением, g: 150

Линейные удары с ускорением, g: 100
